Overspanning en belasting: voorbeeld

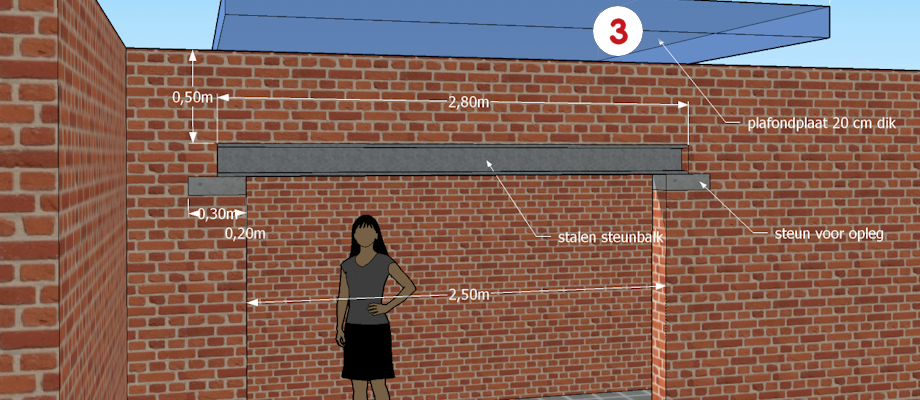

Stel: je maakt een grote opening van 2,5 m breed, waarbij je een stuk muur en vloer van boven moet opvangen. Dat houdt in dat er het volgende aan belasting moet opgevangen worden:

  1. Neem 40 kg/m voor eigen gewicht van de ligger als standaard, of bekijk profiel in tabel
  2. Metselwerk weegt 0,50 * 0,20 * 1500 kg = 150 kg/m (50 cm hoog, 20 cm dik, 1500 kg/m³)
  3. Het plafond weegt 0,20 * 3 * 2400 kg = 1440 kg/m (20 cm dik, 3 meter breed, 2400 kg/m³)
  4. De nuttige belasting op de plafondplaat is 350 * 3 = 1050 kg/m (3 meter breed, 350 kg/m²).
Het totaal gewicht dat (per lopende meter) moet worden gedragen is 40 + 150 + 1440 + 1050 = 2680 kg. Met deze gegevens kan de stalen ligger worden berekend. Kies in dit geval voor belasting 3 ton.

Opmerking

In principe moet je voor de oplegging eveneens iets ruimte meenemen om rekentechnisch de juiste lengte te hebben voor de ligger. Stel je voor dat je een vloer van 20 cm beton hebt, waarbij je 3 meter per strekkende meter ligger moet opvangen (twee keer een halve vloerplaat aan weerszijden van de steunbalk, de andere helften worden elders opgevangen). Bovendien staat er eveneens een strook muur op de ligger van een halve meter oud metselwerk, welke na de doorbraak moet worden opgevangen.


Is deze online berekening te ingewikkeld voor u?

Voor de berekening van stalen balken is enige voorkennis vereist: krachtswerking (algemeen), momenten, basiskennis mechanica en statica, vectoren, basiskennis wiskunde, basiskennis differentiaal (afgeleiden) en integraalrekenen. Indien U een exacte berekening wenst, dan kan U terecht op deze pagina.
